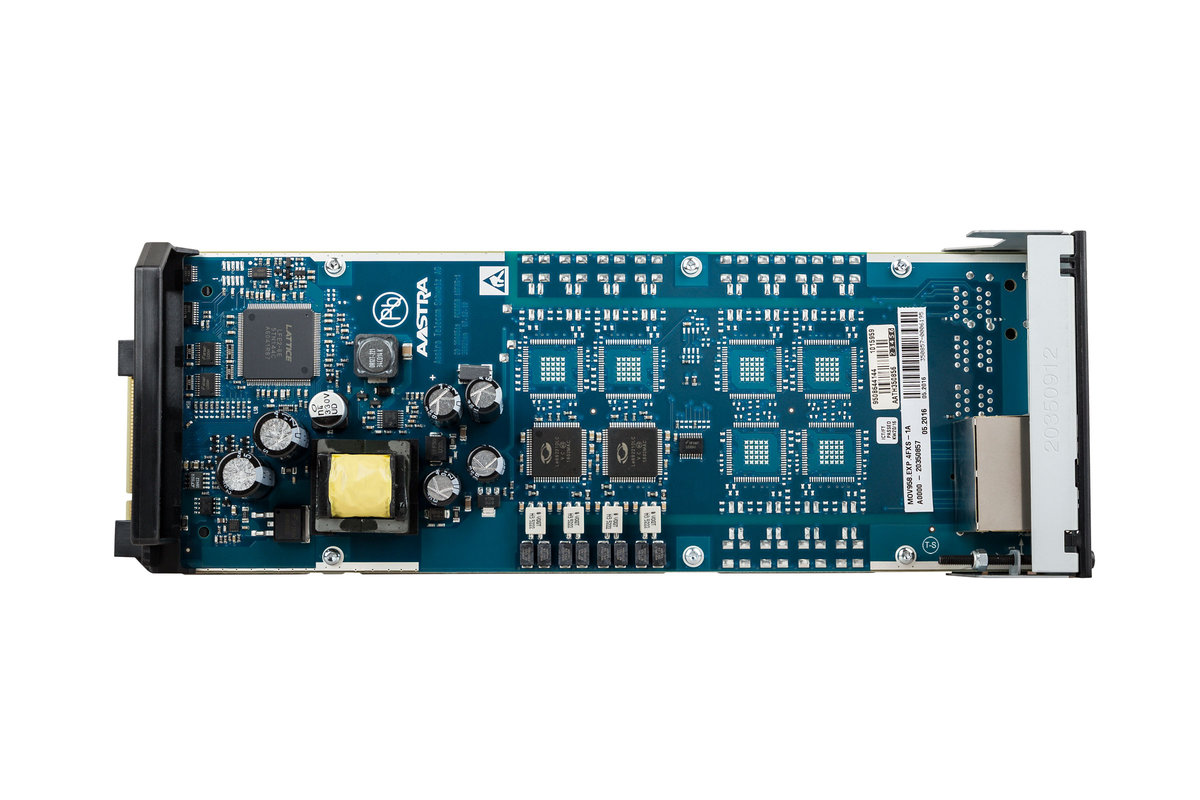

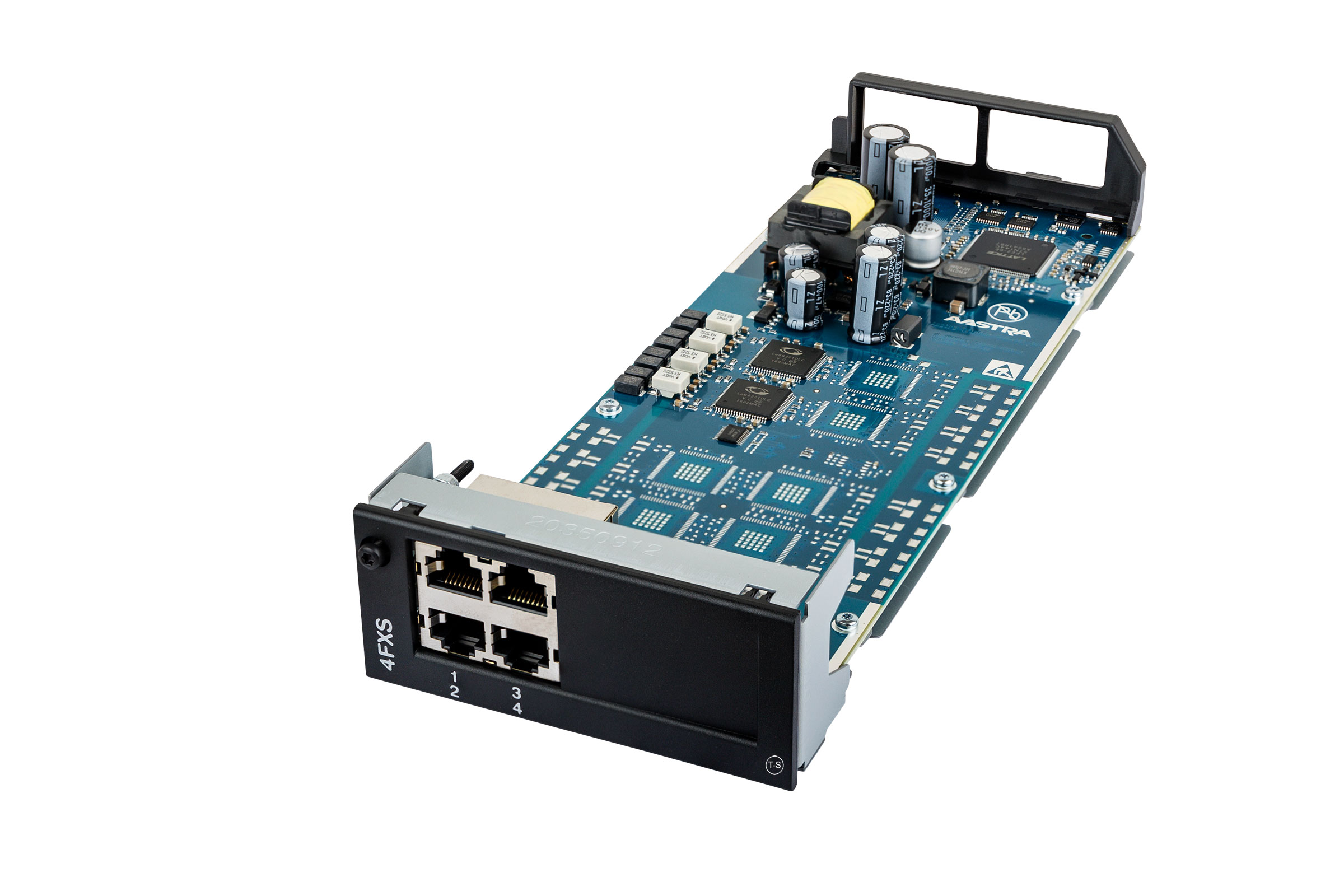

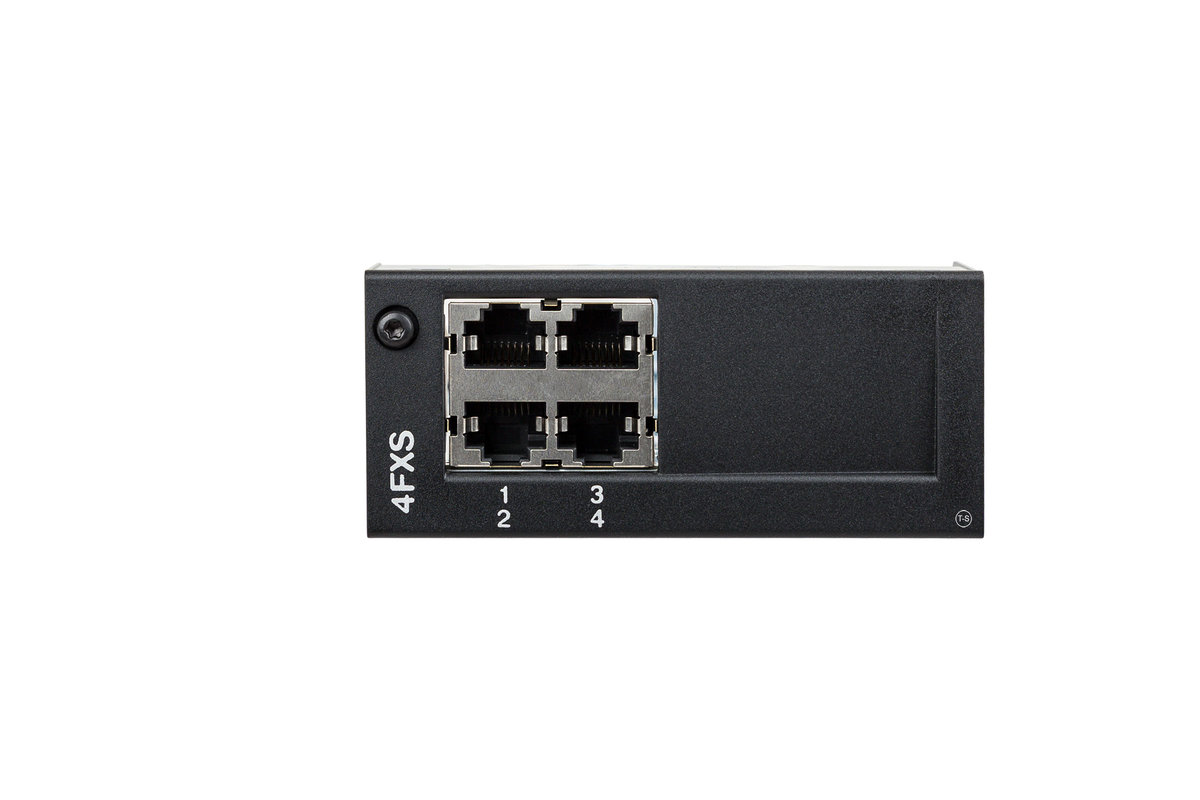

Produkt Features für Mitel 470 - Analoge Endgerätekarte 4FXS

Endgerätebaugruppe für folgende Mitel (Aastra) Systeme:

• MiVoice Office 470 (Aastra 470)

FXS-Karten bieten die Möglichkeit verschiedene analogen Ausrüstungen anzuschliessen:

•  Analoge Endgeräte, Modems, Anrufbeantworter, G3 Fax etc.. DTMF oder Impulswahl
•  2-Draht Türsprechstelle, Steuerfunktionen über DTMF Sequenzen
•  Line-In für externe Musikquelle
•  Steuerausgang zur Aktivierung eines Relais, Signallampe, … (24V/300mW)
•  Steuereingang für die Schaltgruppen (Tag/Nacht) Umschaltung (24V / >= 25mA)
•  Zentralwecker
• 4 Kartentypen: 4, 8, 16 oder 32 Schnittstellen

Die ersten zwei Schnittstellen pro Karte können für lange Leitungen verwendet werden.

Produkt Beschreibung für Mitel 470 - Analoge Endgerätekarte 4FXS

FXS-Karten verbinden die Mitel MiVoice Office 470 (Aastra 470) mit analogen Apparaten oder anderen analogen Ausrüstungen.

Produkt Spezifikation für Mitel 470 - Analoge Endgerätekarte 4FXS

Modultyp: Schnittstellenmodul für analoge Endgeräteports (FXS)
Modulname: Endgerätekarte 4FXS - MOV958.EXP.4FXS-1
Anzahl Ports: 4
Ausbaugrenze: maximal 7 Module
max. Leitungslänge bis zum Endgerät: 4000m / 10000m auf Ports für lange Leitungen / 3000m bei 2-Draht-Tür
max. Anzahl Endgeräte an FXS-Schnittstellen pro Aastra 470: 116, im AIN: 600

• Sprechpfad mit A/D- und D/A-Wandlung (Standard PCM, A-Law)
• Übertragung gemäss ES 201 168 (Pegel länderspezifisch)
• Konstantstrom-Schleifenspeisung ca. 25 mA (bei Schleifenwiderständen ≤ 1000 Ω)
• Empfang von Impuls- oder DTMF-Wahl
• CLIP-Anzeige auf allen analogen Endgeräteschnittstellen (nur an 2 analoge Endgeräte gleichzeitig).
• Rufeinspeisung 40…43 V 50Hz an Last 4 kΩ; keine Gleichspannungs-Überlagerung (länderspezifische Ausführungen auch mit 25 Hz)
• Keine Erdtasten-Erkennung
• Keine Gebührenmelde-Impulse
• Schaltkreistyp gemäß EN/IEC 60950: TNV-2

Die Ports 1.5 und 1.6 auf der Call-Manager-Karte sowie jeweils die ersten beiden Ports von FXS-Karten (X.1 und X.2) sind für lange Leitungen ausgelegt. Die Leerlaufspannung bei diesen Ports beträgt 51 VDC. Alle anderen Ports weisen eine Leerlaufspannung von 30 VDC auf. Der Schleifenstrom ist bei allen Ports auf 25 mA begrenzt.
