Produkt Features für Aastra IntelliGate 20x5 Modul OI-2DOOR (I/O)
RESTPOSTEN - NOCH 7 STÜCK VERFÜGBAR!!!
DIE BAUGRUPPEN SIND TEILWEISE NEU MIT / OHNE KARTON BZW. GEBRAUCHT MIT / OHNE KARTON
FRAGEN SIE BEI UNS AN!
Optionsbaugruppe für folgende Aastra-Systeme:
-
Aastra Intelligate 2025
-
Aastra Intelligate 2045
-
Aastra Intelligate 2065
Dieses Modul bietet folgende Anschlussmöglichkeiten:
-
2 Türsprechstellen incl. Türklingel und Türöffner
-
1 Kontakt zur Umschaltung von Schaltgruppen (z.B. Tag/Nachtschaltung)
-
3 Relais mit je 2 potentialfreien Umschaltkontakten

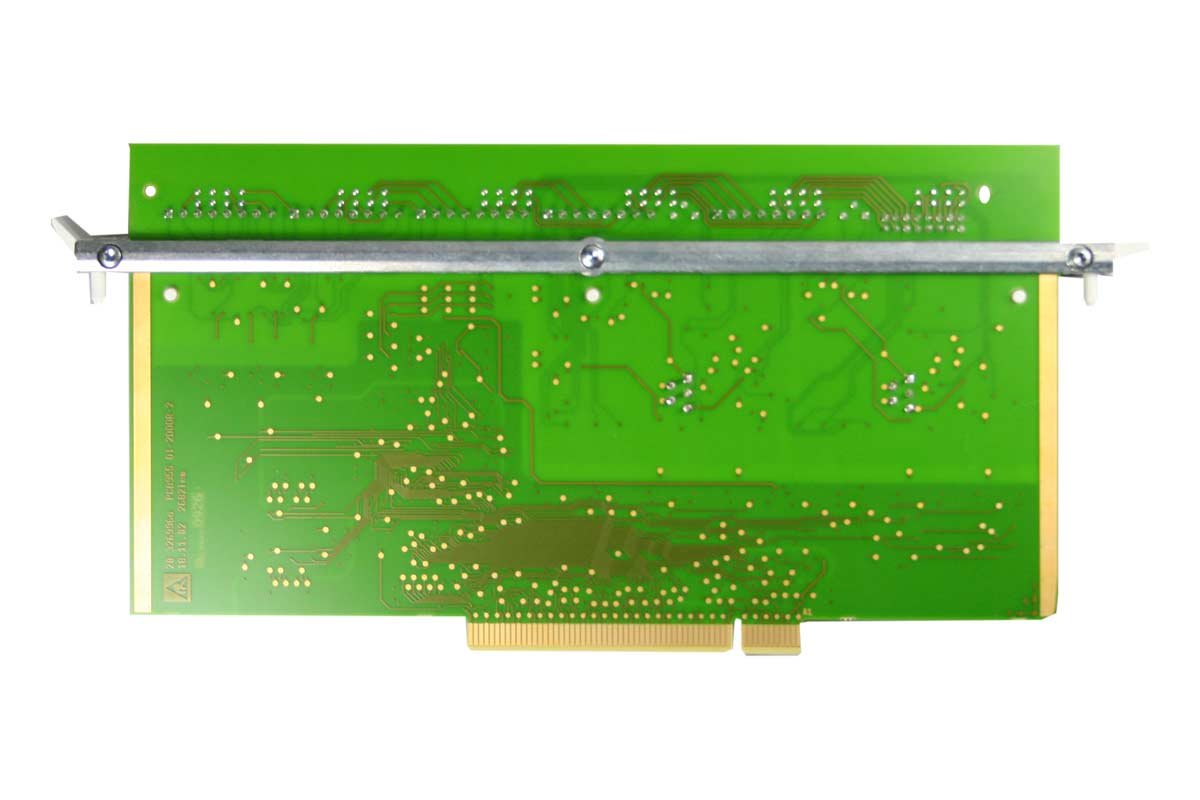

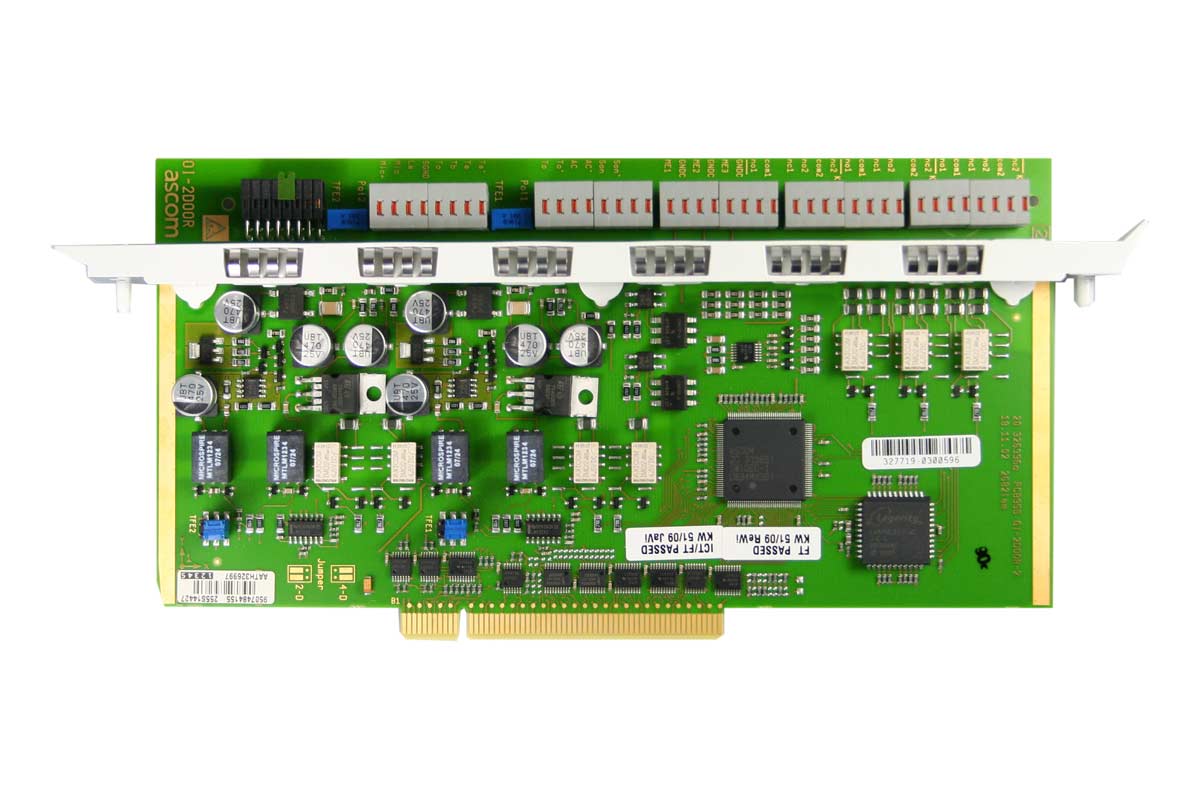

Produkt Beschreibung für Aastra IntelliGate 20x5 Modul OI-2DOOR (I/O)
Die Optionskarte OI-2DOOR enthält Spezialschnittstellen für den Anschluss von Türfreisprecheinrichtungen,
eine Schaltgruppenschnittstelle und Relais. Über den Steuereingang zur Umschaltung einer der Schaltgruppen 1...9 kann das System flexibel den zeit- und situationsabhängigen Kundenverhältnissen angepasst werden, indem z. B. die Anrufe am Tag anders gelenkt werden als in der Nacht.
Produkt Spezifikation für Aastra IntelliGate 20x5 Modul OI-2DOOR (I/O)
Optionsmodul zur Anbindung von Türsprechstellen und Schaltkontakten
Modulname: OI-2DOOR
Schnittstellen:
-
Türfreisprecheinrichtung inkl. Türklingeleingang, Türöffner und Speiserelais: 2
-
Schnittstelle zur Umschaltung der Schaltgruppen: 1
-
Relais mit je 2 potentialfreien Umschaltkontakten: 3
Die Türfreisprech-Schnittstelle bietet folgende Anschlussvarianten:
-
Anschluss ohne Verstärker
-
Anschluss 2-Draht
-
Anschluss 4-Draht
-
Anschluss einer Lautsprecheranlage
Signale und elektrische Werte der Türsprech-Schnittstelle:
|
Funktion |
Signal |
Wert |
|
Eingang Speisung |
AC, AC' |
8...14 VAC |
|
Eingang Klingelsignal |
SON, SON' |
5...30 VAC/DC |
|
Anschluss für 2-Draht-TFE |
Ta, SGND |
600 Ohm |
|
Eingang Mikrofonsignal |
MIC |
130 mV (Vollaussteuerung) |
|
Ausgang Fernspeisung Mikrofon |
MIC+ |
ca. 8 VDC |
|
Ausgang Lautsprecheranschluss |
LS, SGND |
max. 3 W an 4 Ohm |
|
Potenzialfreier Kontakt, "Stromversorgung für TFE ein/ausschalten" |
TS, TS' |
max. 24 VDC, 30 VAC, 1 A |
|
Potenzialfreier Kontakt, "Türöffner" |
TO, TO' |
max. 24 VDC, 30 VAC, 1 A |
Folgende Ausbaugrenzen gelten:
Aastra Intelligate 2025: maximal 3 Module
Aastra Intelligate 2045: maximal 3 Module
Aastra Intelligate 2065: maximal 12 Module
Aastra Intelligate Net (AIN): maximal 41 Module
