Jabra PRO 9460 Anschluss an Mitel 6771, 6773 oder 6775

    Vorraussetzungen



Sie benötigen:

1x MITEL 6771, 6773 oder 6775

1x Headset Jabra Pro 9460

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung



Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

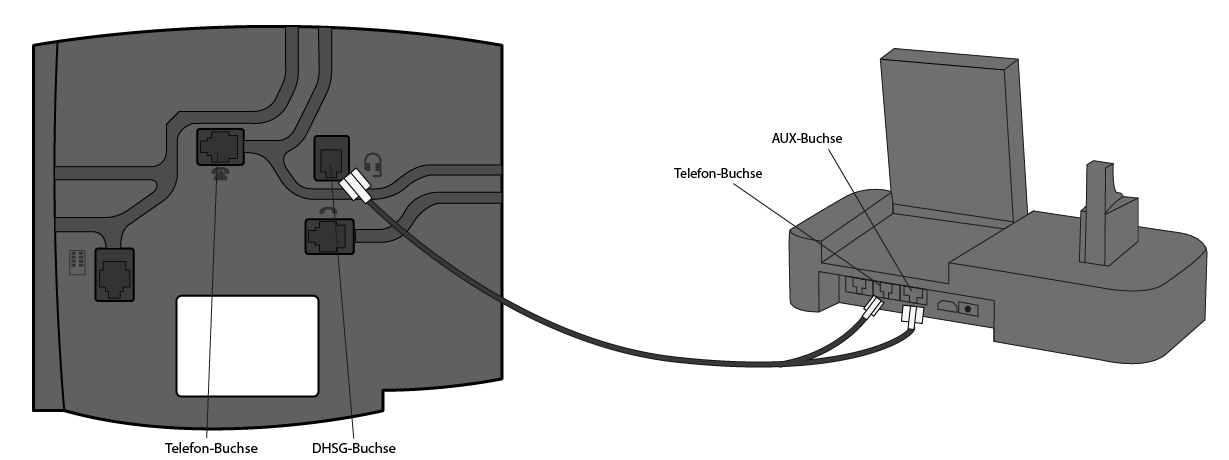

     2. Schritt - DHSG-Kabel anschließen

Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



Stecken Sie die anderen beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



     3. Schritt - Headset verbinden



Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



      4. Schritt - Einstellung am Headset vornehmen



Anschließend folgen Sie bitte dem Konfigurations.Assisent der PRO 9460 Basisstation



I. Wählen Sie "Ja".

II. Wählen Sie "Ja".

III. Wählen Sie "El. Hook Switch Adapter (EHS).

IV. Anschließend wählen SIe "DHSG" aus.



     5. Schritt -  Telefon konfigurieren



Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die MenüCardtaste am Telefon.

II. Gehen Sie zur Option Gesamtmenü und drücken Sie auf die OK Taste.

III. Dann klicken Sie auf Telefoneinstellungen.

IV. Dann auf Headset.

V. Dann erneut auf Headset drücken. Dabei zeigt das - Symbol an, dass die Option Heaset ausgeschaltet ist.

VI. Stellen sie die Option auf ein. Nun sollte ein Piepton ertönen.

VII. Das + Symbol sollte nun angezeigt werden. Das Telefon ist nun für die Nutzung mit einem Headset knofiguriert.



    6. Schritt - Headset konfigurieren







Stellen Sie den Telefon-Setupschalter auf die Position "A".



     7. Schritt - Einstellung der Mikrofonlautstärke





Wir empfehlen die Mikrofonlautstärke 7 von 13 auszuwählen.



     Geführte Einstellung (automatische Konfiguration)



Sie werden nun aufgefordert, die länderspezifische Rufnummer des Servers für die automatische Konfiguration zu wählen.

Deutschland: 032221090077

Österreich: 0720881373

Schweiz: 435002588
