Jabra PRO 920 Anschluss an Aastra/Mitel 6771, 6773 oder 6775

    Vorraussetzungen



Sie benötigen:

1x MITEL 6771, 6773 oder 6775

1x Headset Jabra Pro 920

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung



Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

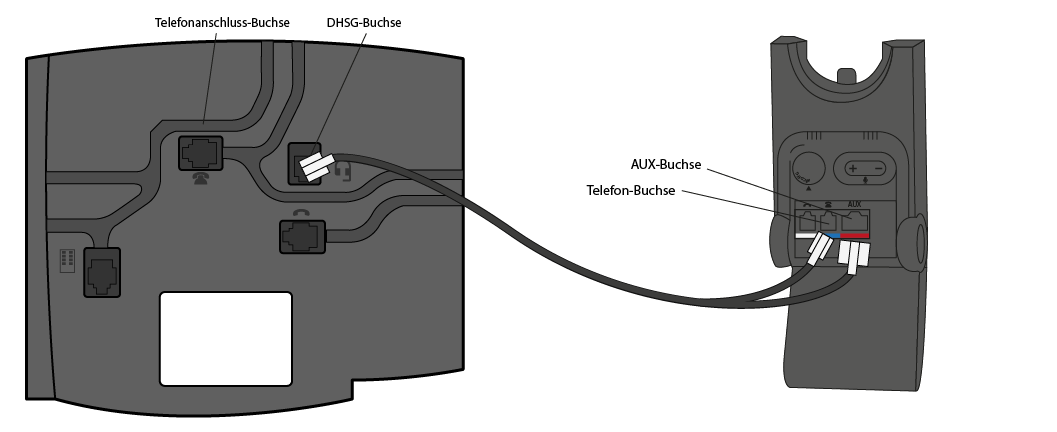

     2. Schritt - DHSG-Kabel anschließen

Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



Stecken Sie die anderen beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



     3. Schritt - Headset verbinden



Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



      4. Schritt - Einstellung am Headset vornehmen

Grafik Konfiguration der Basisstation



Bitte kontollieren Sie die Einstellung des Wahlschalters auf der Rückseite der Basisstation, hier muss A ausgewählt sein.



     5. Schritt -  Telefon konfigurieren



Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die MenüCardtaste am Telefon.

II. Gehen Sie zur Option Gesamtmenü und drücken Sie auf die OK Taste.

III. Dann klicken Sie auf Telefoneinstellungen.

IV. Dann auf Headset.

V. Dann erneut auf Headset drücken. Dabei zeigt das - Symbol an, dass die Option Heaset ausgeschaltet ist.

VI. Stellen sie die Option auf ein. Nun sollte ein Piepton ertönen.

VII. Das + Symbol sollte nun angezeigt werden. Das Telefon ist nun für die Nutzung mit einem Headset knofiguriert.



    6. Schritt - Headset konfigurieren



Um die automatische Konfiguration zu starten, lassen Sie sich von jemanden auf diesem Telefon anrufen. Warten Sie mindestens 10 Sekunden, bevor Sie den Anruf annehmen. Jetzt sollte der passende DHSG-Modus eingerichtet sein.



     7. Schritt - Einstellung der Mikrofonlautstärke

Grafik Einstellung Mikrofonlautstaerke



Setzen Sie das Headset auf und rufen Sie z.B. einen Kollegen an. Stellen Sie nun die gewünschte Mikrofonlautstärke mit den Tasten +/- ein.



     zusätzlicher Schritt - Headset manuell konfigurieren - NUR falls die automatische Konfiguration fehlgeschlagen ist



Sollte die automatische Einrichtung des DHSG.Modus fehlgeschlagen sein, lässt sich der DHSG-Modus (Rufannahme am Headset) auch manuell am Headset einrichten. Bitte führen SIe dazu die folgenden Schritte aus.



Setzen Sie das Headset auf.



Grafik Einrichtung Starten

Drücken Sie die Lautstärketaste + und - gleichzeitig, bis die Sprachmeldung "Setup" ertönt.





Grafik Einstellungen durchblaettern

Drücken Sie nun die Rufannahmetast um durch das Menü zu blättern, bis die Sprachansage "Remote Call Control" ertönt.





Grafik Werte durchblaettern

Blättern Sie nun mit Hlfe der Lautstärketasten + und - durch die Menüwerte, bis der Wert "DHSG" ertönt.





.Grafik Einrichtung beenden

Zum Speichern und Beenden drücken Sie die Lautstärketasten + und - für ca. 2 Sekunden gleichzeitig
