Jabra PRO 9460 Anschluss an Mitel 6865, 6867 oder 6869

    Vorraussetzungen



Sie benötigen:

1x MITEL 6865, 6867 oder 6869

1x Headset Jabra Pro 9460

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung



Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

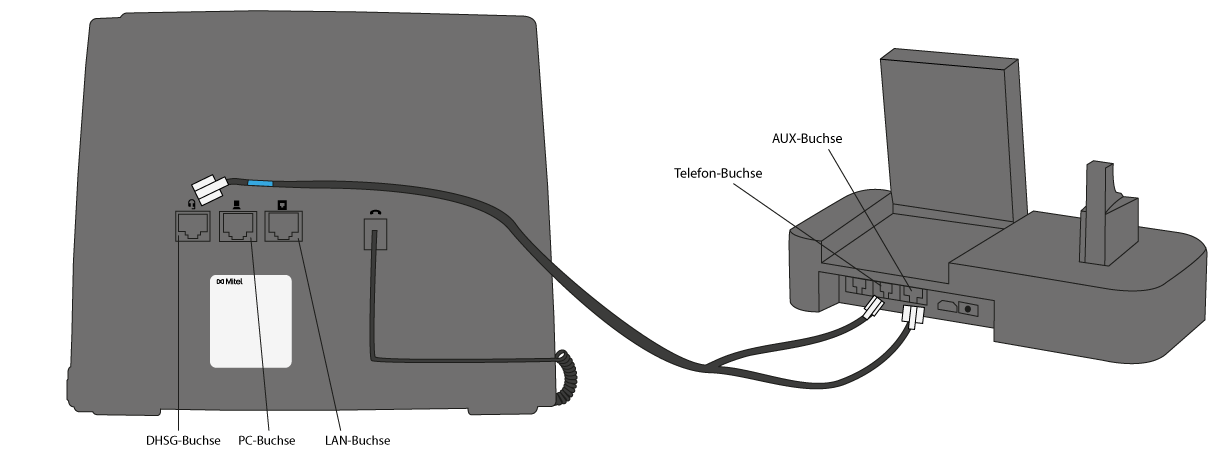

     2. Schritt - DHSG-Kabel anschließen

Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



Stecken Sie die anderen beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



     3. Schritt - Headset verbinden



Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



      4. Schritt - Einstellung am Headset vornehmen





Anschließend folgen Sie bitte dem Konfigurations.Assisent der PRO 9460 Basisstation



I. Wählen Sie "Ja".

II. Wählen Sie "Ja".

III. Wählen Sie "El. Hook Switch Adapter (EHS).

IV. Anschließend wählen SIe "DHSG" aus.



     5. Schritt -  Telefon konfigurieren



Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die Einstellungstaste am Telefon.

II. Gehen Sie zur Option Audio und klicken Sie dann auf Audio-Modus.

III. Stellen Sie diesen auf Heads./Lautspr.

IV. Dann wählen Sie im Menü Headset aus.

V. Wählen Sie die Option DHSG und dann "DHSG ist ein" aus.



    6. Schritt - Headset konfigurieren







Stellen Sie den Telefon-Setupschalter auf die Position "A".



     7. Schritt - Einstellung der Mikrofonlautstärke





Wir empfehlen die Mikrofonlautstärke 7 von 13 auszuwählen.



     Geführte Einstellung (automatische Konfiguration)



Sie werden nun aufgefordert, die länderspezifische Rufnummer des Servers für die automatische Konfiguration zu wählen.

Deutschland: 032221090077

Österreich: 0720881373

Schweiz: 435002588
