Jabra Engage 75 Anschluss an Mitel 6873/6869/6867/6865

    Vorraussetzungen



Sie benötigen:

1x MITEL 6873, 6869, 6867 oder 6865

1x Headset Jabra Engage 75 Mono/Duo/Convertible

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung





Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

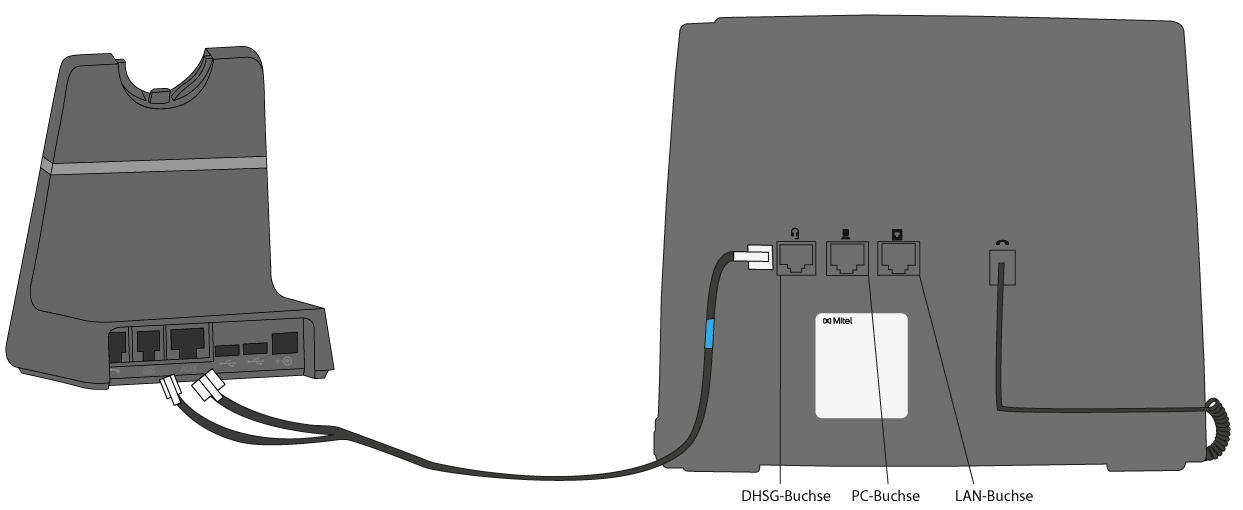

     2. Schritt - DHSG-Kabel anschließen






Stecken Sie die beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



     3. Schritt - Headset verbinden





Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



     4. Schritt -  Telefon konfigurieren







Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die Einstellungstaste am Telefon.

II. Gehen Sie zur Option Audio und klicken Sie dann auf Audio-Modus.

III. Stellen Sie diesen auf Heads./Lautspr.

IV. Dann wählen Sie im Menü Headset aus.

V. Wählen Sie die Option DHSG und dann "DHSG ist ein" aus.

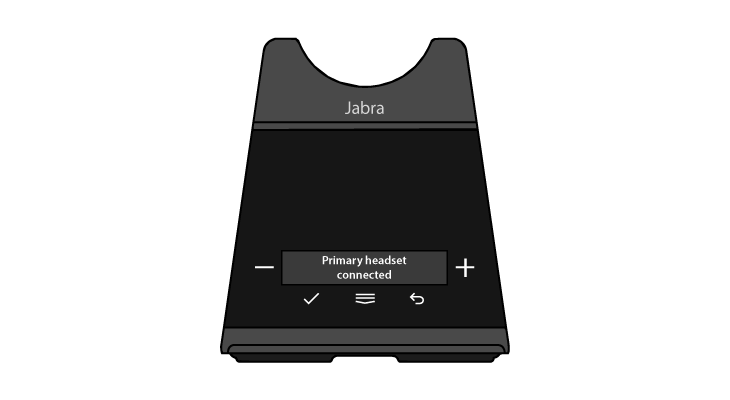

    5. Schritt - Headset konfigurieren

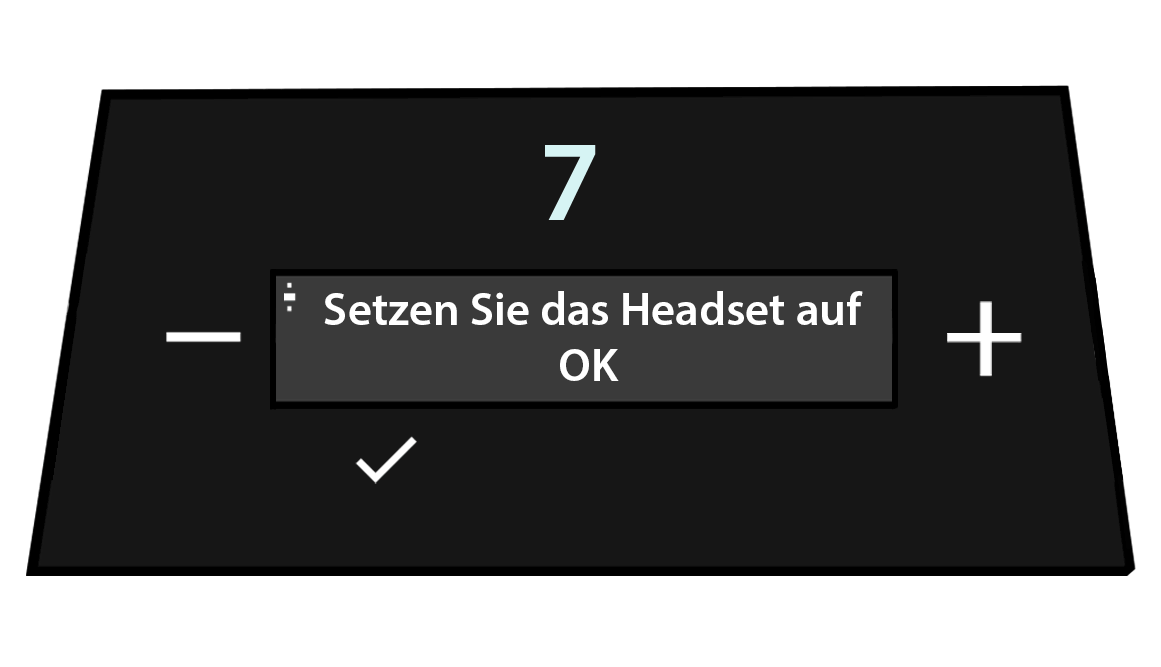

    6. Schritt - Einstellung der Mikrofonlautstärke





Setzen Sie das Headset auf und öffnen mit einem tipp auf den Menü-Button, werden Ihnen die Lautstärke-Buttons angezeigt und können mit einem tippen auf das jeweilige Symbol (+ und -), lauter und leiser stellen.
