Jabra Engage 75 Anschluss an Mitel 5370/5380

    Vorraussetzungen



Sie benötigen:

1x MITEL 5370 oder 5380

1x Headset Jabra Engage 75 Mono/Duo/Convertible

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung





Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

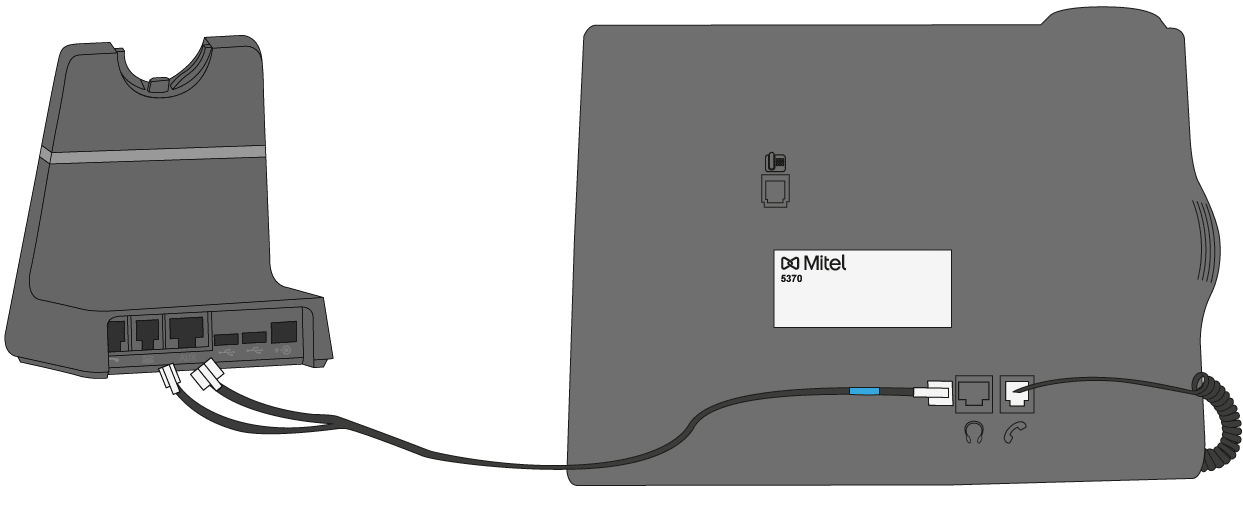

     2. Schritt - DHSG-Kabel anschließen






Stecken Sie die beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



     3. Schritt - Headset verbinden





Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



     4. Schritt -  Telefon konfigurieren







<

Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die Einstellungstaste am Telefon.

II. Gehen Sie zur Option Audio und klicken Sie dann auf Audio-Modus.

III. Stellen Sie diesen auf Heads./Lautspr.

IV. Dann wählen Sie im Menü Headset aus.

V. Wählen Sie die Option DHSG und dann "DHSG ist ein" aus.



    5. Schritt - Headset konfigurieren







    6. Schritt - Einstellung der Mikrofonlautstärke





Setzen Sie das Headset auf und öffnen mit einem tipp auf den Menü-Button, werden Ihnen die Lautstärke-Buttons angezeigt und können mit einem tippen auf das jeweilige Symbol (+ und -), lauter und leiser stellen.
