Jabra Engage 45/65 Anschluss an Mitel 6920 oder 6930



    Vorraussetzungen



Sie benötigen:

1x MITEL 6920 oder 6930

1x Headset Jabra Engage 45/65

1x DHSG Anschlusskabel



     1. Schritt - Stromversorgung





Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.

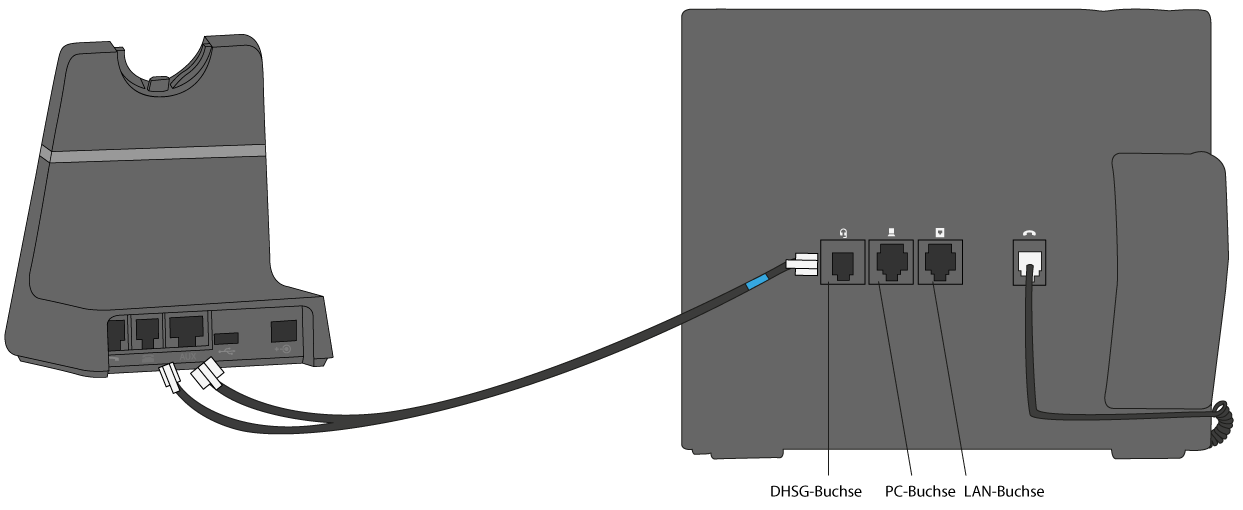

     2. Schritt - DHSG-Kabel anschließen






Stecken Sie die beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol klein
2. AUX Symbol groß.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



     3. Schritt - Einstellung am Headset vornehmen





Bitte kontrollieren Sie die Einstellung des Wahlschalters auf dem Boden der Basisstation, hier muss A ausgewählt sein.



      4. Schritt - Headset verbinden






Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



     5. Schritt -  Telefon konfigurieren







Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

I. Drücken Sie dafür die Einstellungstaste am Telefon.

II. Gehen Sie zur Option Audio und klicken Sie dann auf Audio-Modus.

III. Stellen Sie diesen auf Heads./Lautspr.

IV. Dann wählen Sie im Menü Headset aus.

V. Wählen Sie die Option DHSG und dann "DHSG ist ein" aus.



    6. Schritt - Headset konfigurieren



Lassen Sie sich selbst anrufen und lassen Sie das Telefon für ca. 20 Sekunden klingeln, ohne abzunehmen.



     7. Schritt - weitere Einstellungen sowie Softwareupdates

Mikrofonlautstärke:





Setzen Sie das Headset auf und rufen Sie z.B. einen Kollegen an. Stellen Sie nun die gewünschte Mikrofonlautstärke mit den Tasten +/- ein.



Software:

Weitere Audioeinstellungen finden Sie auch in der Software: Jabra Direct
