Plantronics CS540 Anschluss an Mitel 6771/6773/6775

    Vorraussetzungen



Sie benötigen:

1x MITEL 6771, 6773 oder 6775

1x Headset Plantronics CS540

1x DHSG Anschlusskabel (APS-11 EHS-Modul)



     1. Schritt - Stromversorgung





Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.





     2. Schritt - DHSG-Kabel anschließen






Stecken Sie die beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.



     3. Schritt - Headset verbinden





Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



     4. Schritt -  Telefon konfigurieren



Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

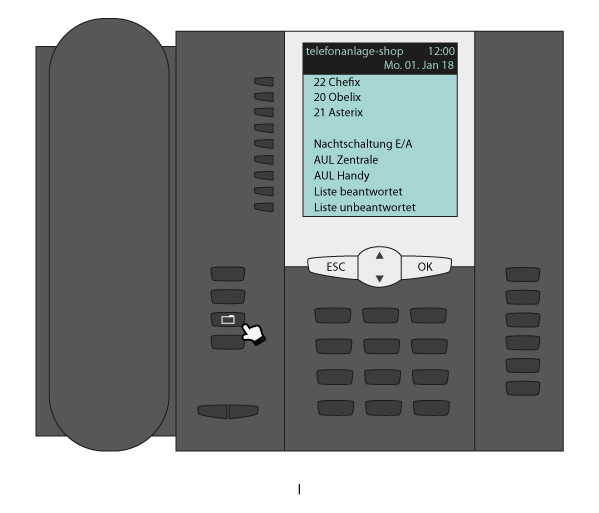

I. Drücken Sie dafür die MenüCardtaste am Telefon.

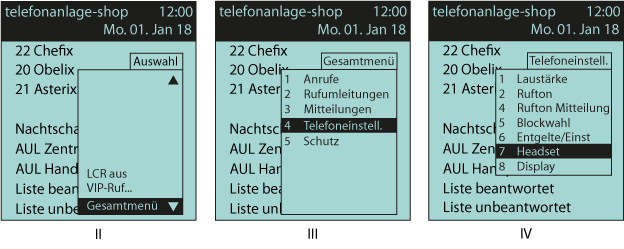

II. Gehen Sie zur Option Gesamtmenü und drücken Sie auf die OK Taste.

III. Dann klicken Sie auf Telefoneinstellungen.

IV. Dann auf Headset.

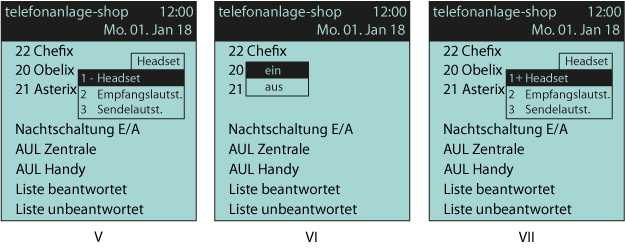

V. Dann erneut auf Headset drücken. Dabei zeigt das - Symbol an, dass die Option Heaset ausgeschaltet ist.

VI. Stellen sie die Option auf ein. Nun sollte ein Piepton ertönen.

VII. Das + Symbol sollte nun angezeigt werden. Das Telefon ist nun für die Nutzung mit einem Headset knofiguriert.



    5. Schritt - Headset konfigurieren





Stecken Sie ihr Headset auf die Basisstation. Die Basisstation konfiguriert sich von alleine.



    6. Schritt - Einstellung der Mikrofonlautstärke





Auf der Unterseite der Basisstation befindet sich die Lautstärkeregelung.
