Plantronics CS540 Anschluss an Mitel 5370/5380

    Vorraussetzungen



Sie benötigen:

1x MITEL 5370 oder 5380

1x Headset Plantronics CS540

1x DHSG Anschlusskabel (APS-11 EHS-Modul)

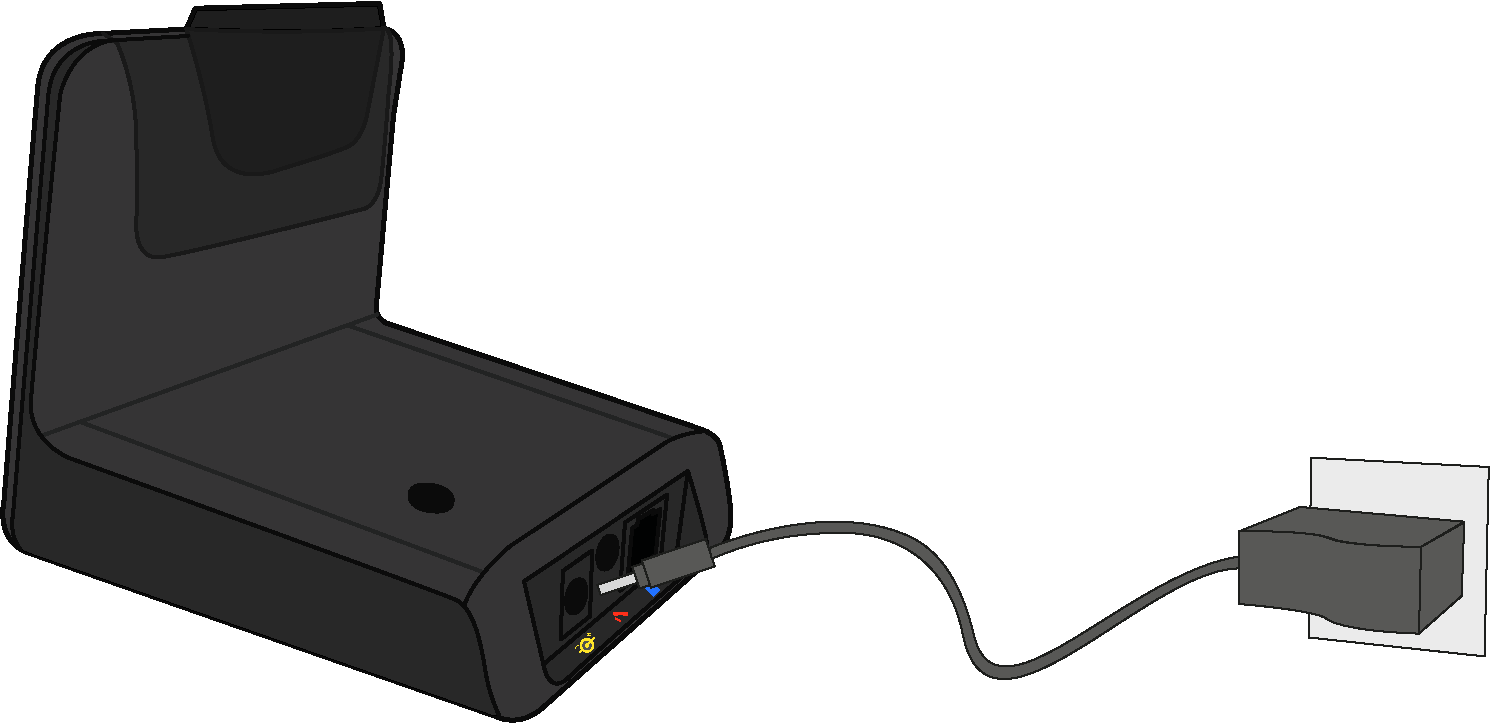

     1. Schritt - Stromversorgung





Bitte verbinden Sie das Netzteil mit der Basisstation des Headsets.





     2. Schritt - DHSG-Kabel anschließen






Stecken Sie die beiden Enden des DHSG-Kabels in die Anschlüsse der Headset-Basisstation
1. Telefon Symbol BLAU
2. AUX Symbol ROT.

Der Anschluss für einen Hörer wird nicht benötigt und bleibt frei.



Stecken Sie das einzelne Ende des BLAU markierten DHSG-Kabels in die Buchse des Telefons mit dem Headsetsymbol.

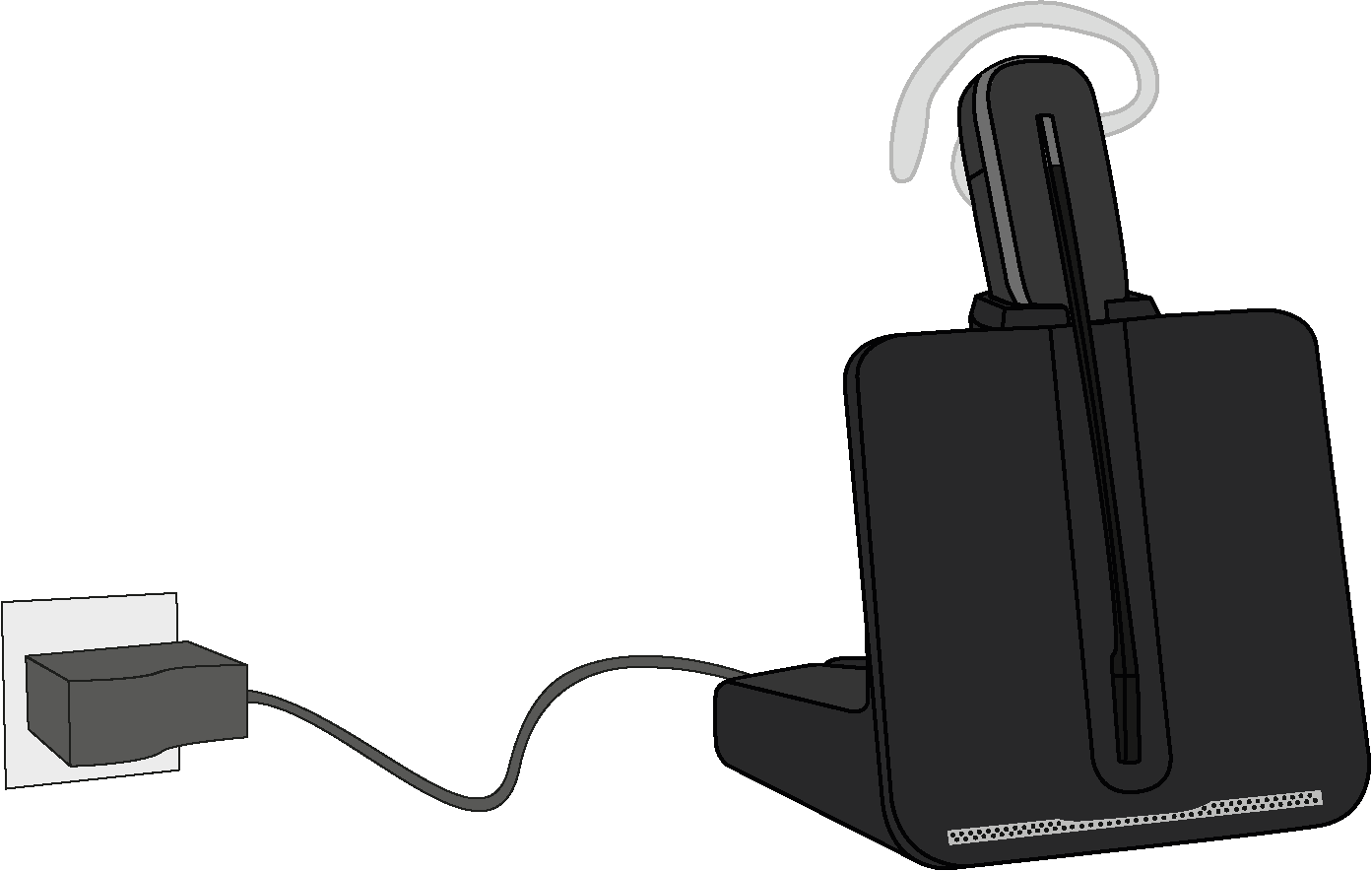

     3. Schritt - Headset verbinden





Stecken Sie das Headset auf die Ladestation, damit sich das Headset und die Ladestation miteinander verbinden können.



     4. Schritt -  Telefon konfigurieren





Bitte schalten Sie den Headsetmodus an Ihrem Telefon ein.

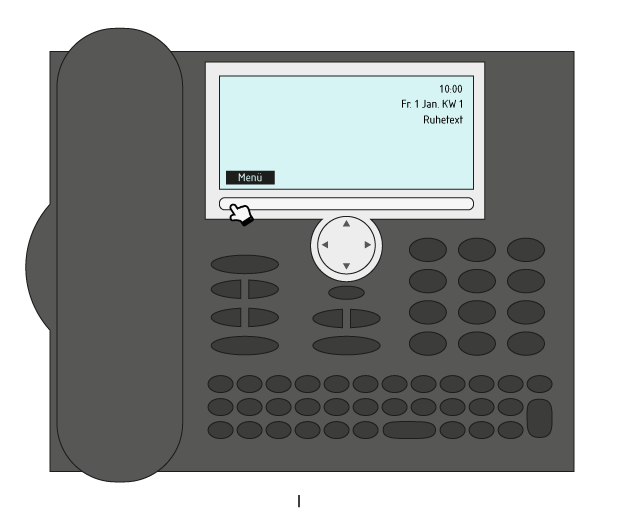

I. Drücken Sie auf die Menütaste

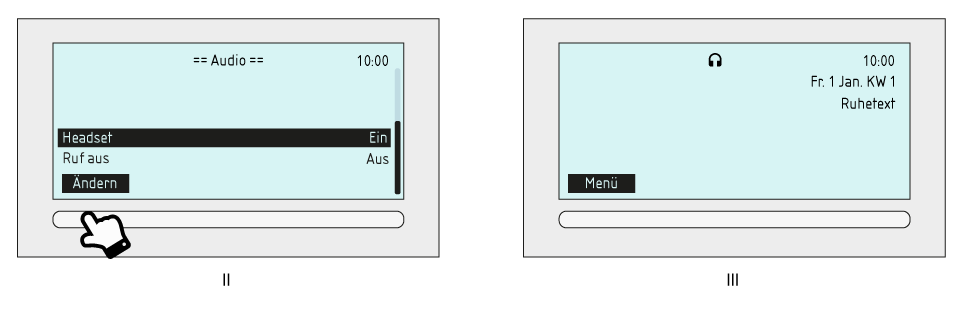

II. Wählen Sie im Menü Headset aus und stellen Sie es auf Ein.

III. Sie erkennen am Headset-Symbol, dass die Option eingeschaltet ist.

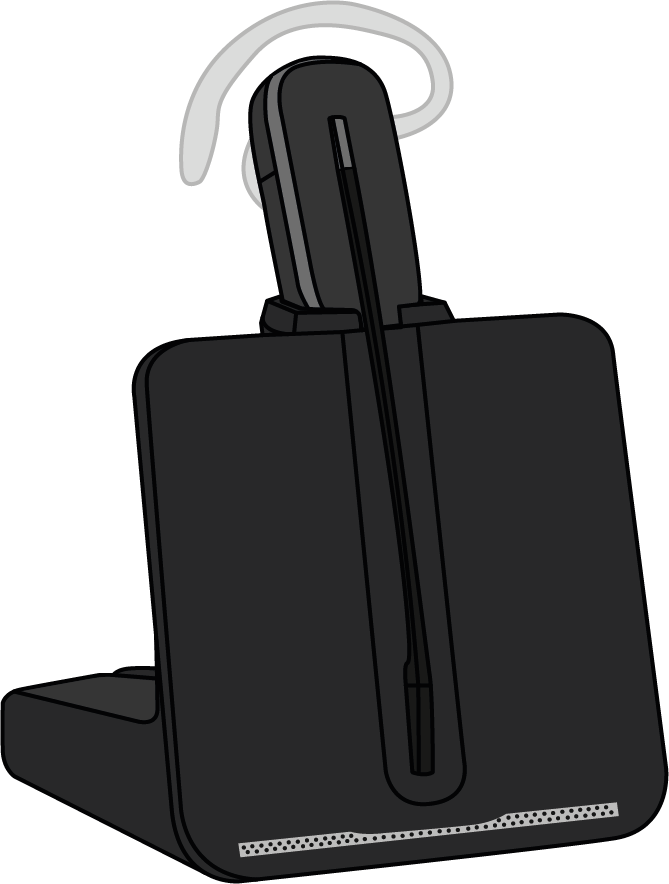

    5. Schritt - Headset konfigurieren





Stecken Sie ihr Headset auf die Basisstation. Die Basisstation konfiguriert sich von alleine.

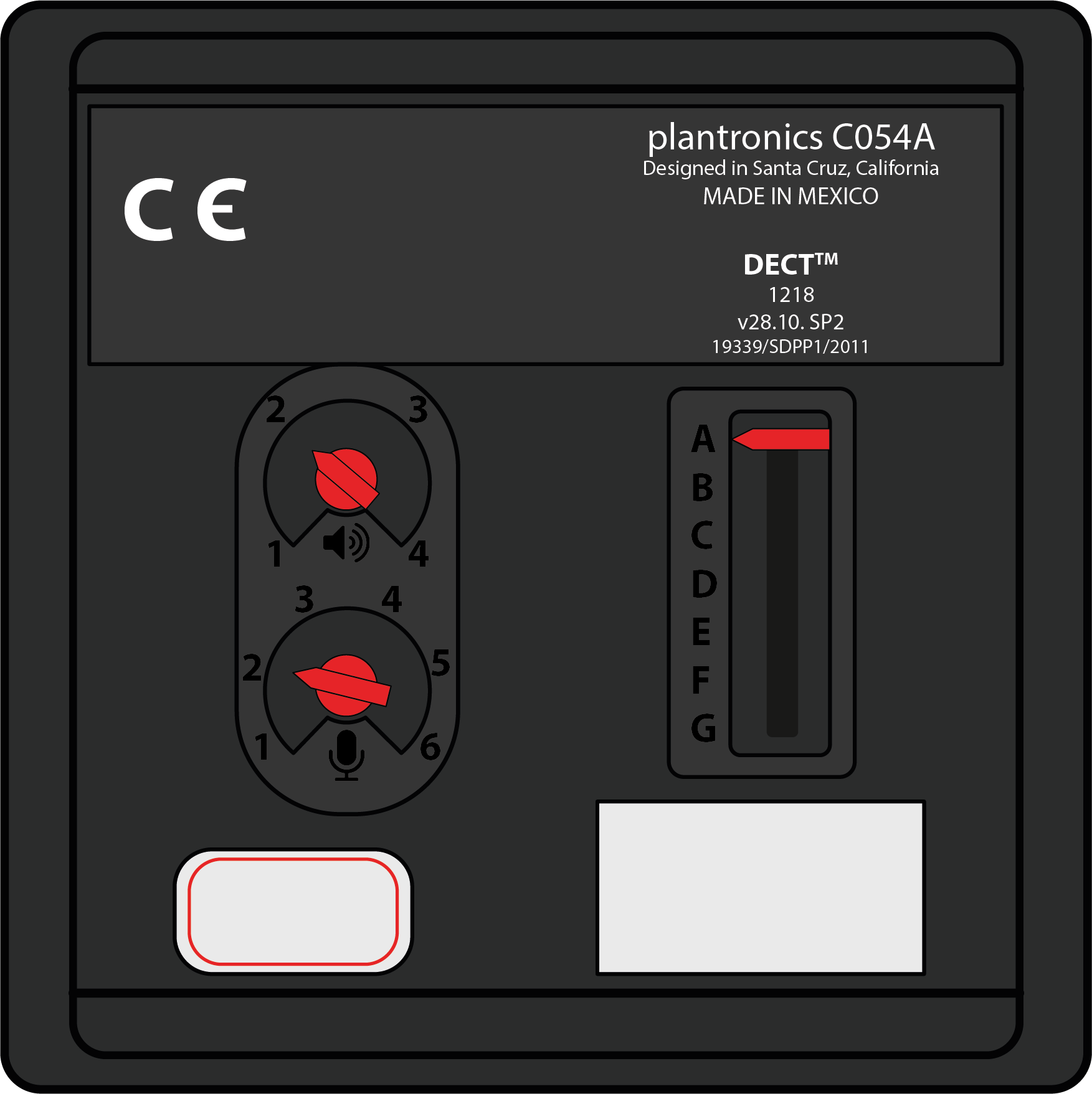

    6. Schritt - Einstellung der Mikrofonlautstärke





Auf der Unterseite der Basisstation befindet sich die Lautstärkeregelung.
